Detale i gadżety do Iży - iż 49

Części i gadżety które dorobiłem do Iży

Jak się okazuje wielu użytkowników zabytkowych iży ( IZH49 , IZH 350 czy DKW) nie posiada wielu detali. Niestety zdobycie oryginalnych części praktycznie graniczy z cudem. Postanowiłem tym wszystkim pomóc i wykonać repliki. Oczywiście wszystko wykonane na wzór oryginału. Pewne różnice jakie mogą się pojawić będą wynikiem zastosowania innych technologii wykonania. Jeżeli brakuje Ci jakiegoś detalu skontaktuj się ze mną a być może uda nam się wykonać wierną replikę, szczególnie jeżeli masz skąd pożyczyć oryginał.

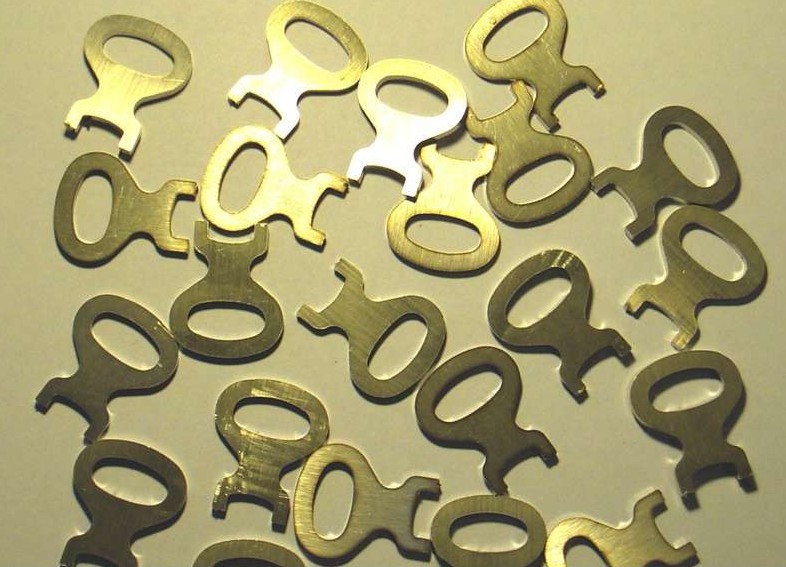

 Kluczyk puszki narzędziowej Iż 49 - Kluczyk wykonany technika cięcia laserowego z blachy chromoniklowej nierdzewnej o grubości 3 mm

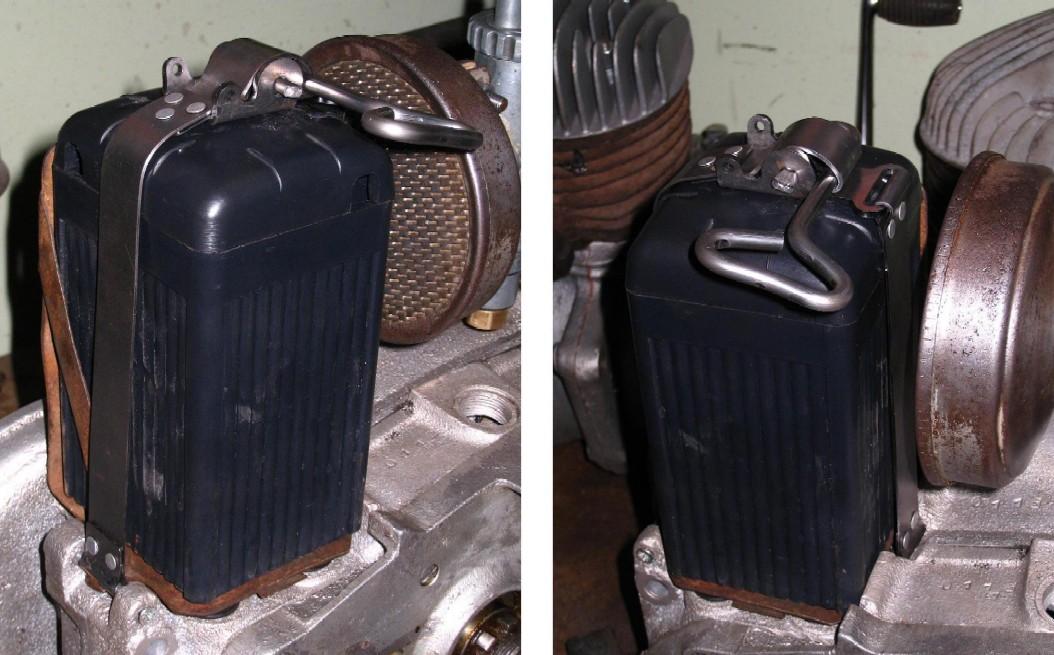

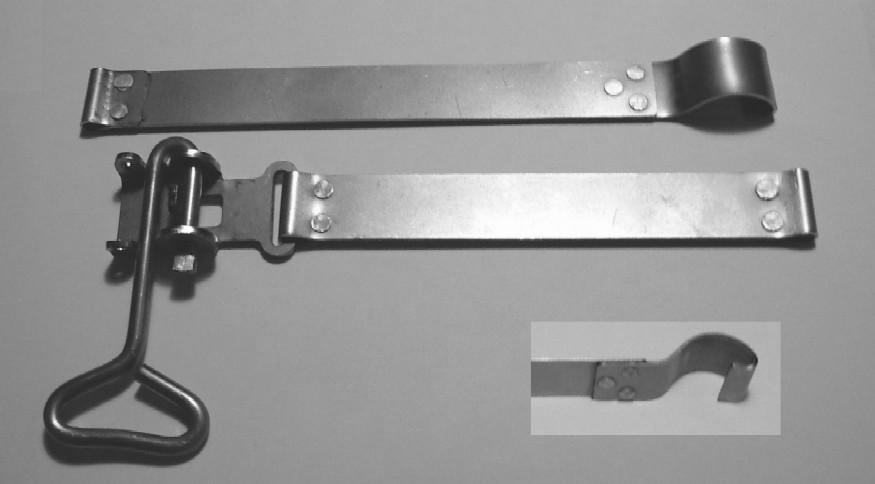

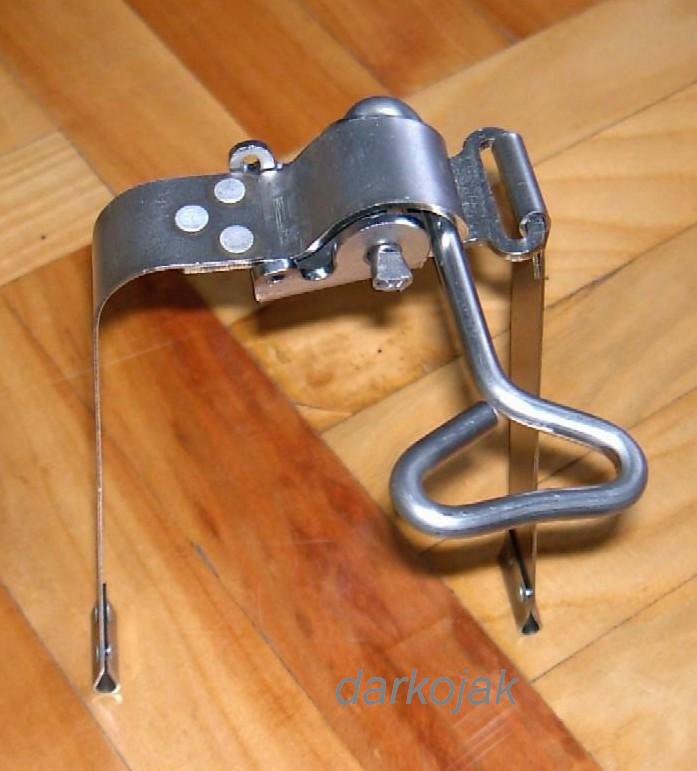

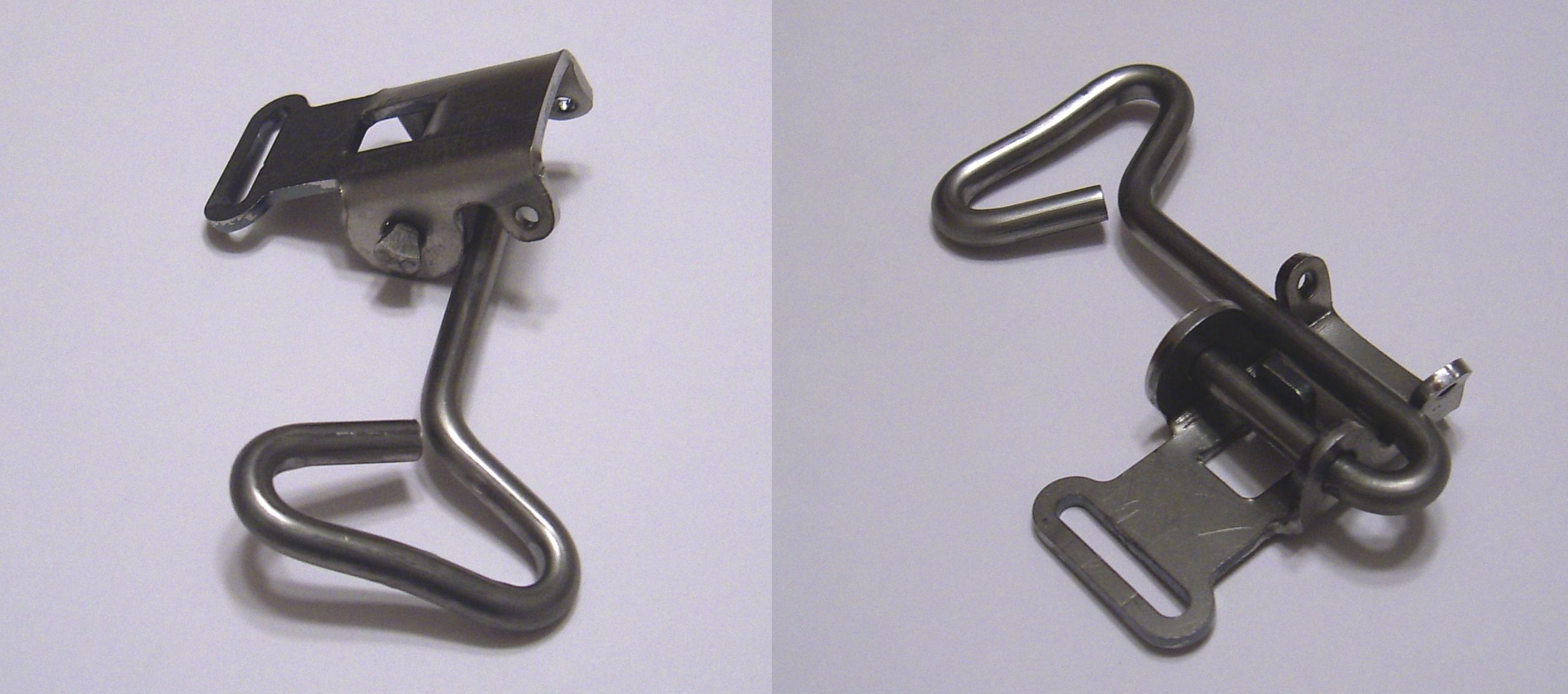

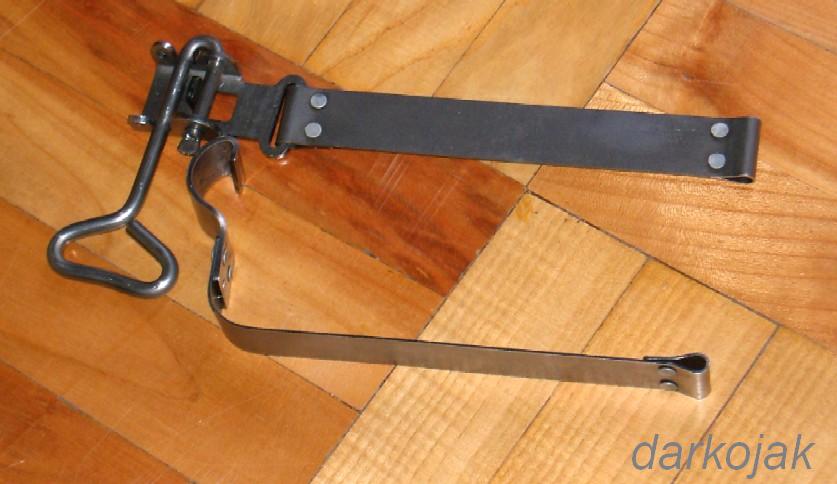

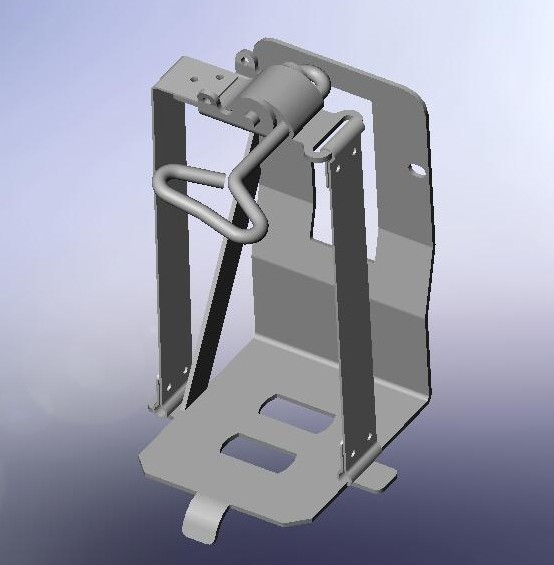

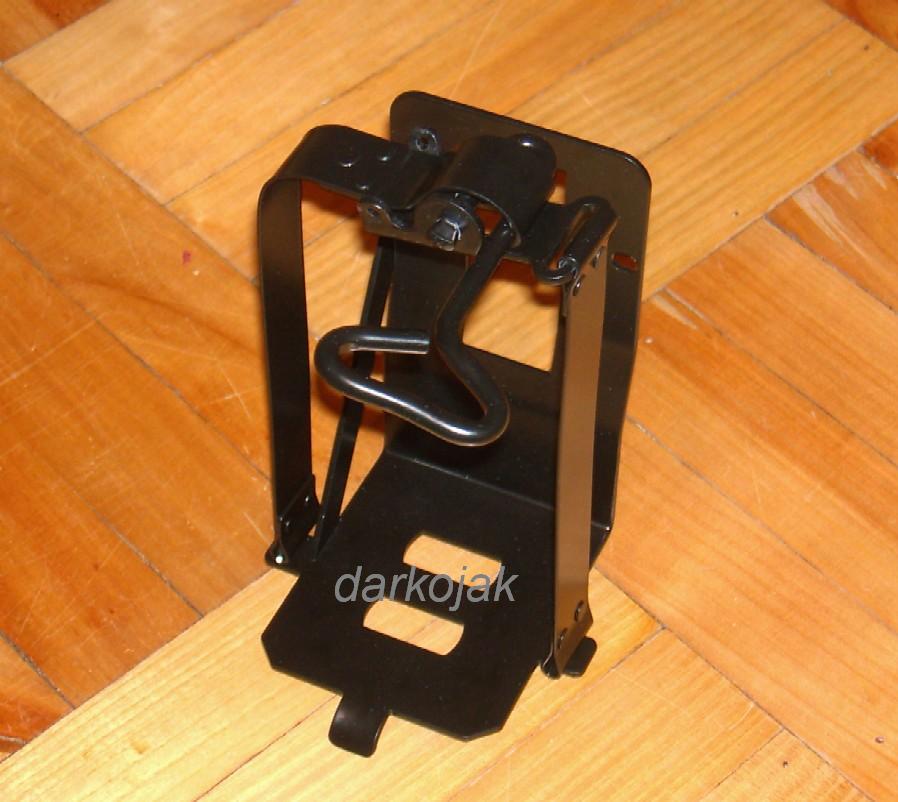

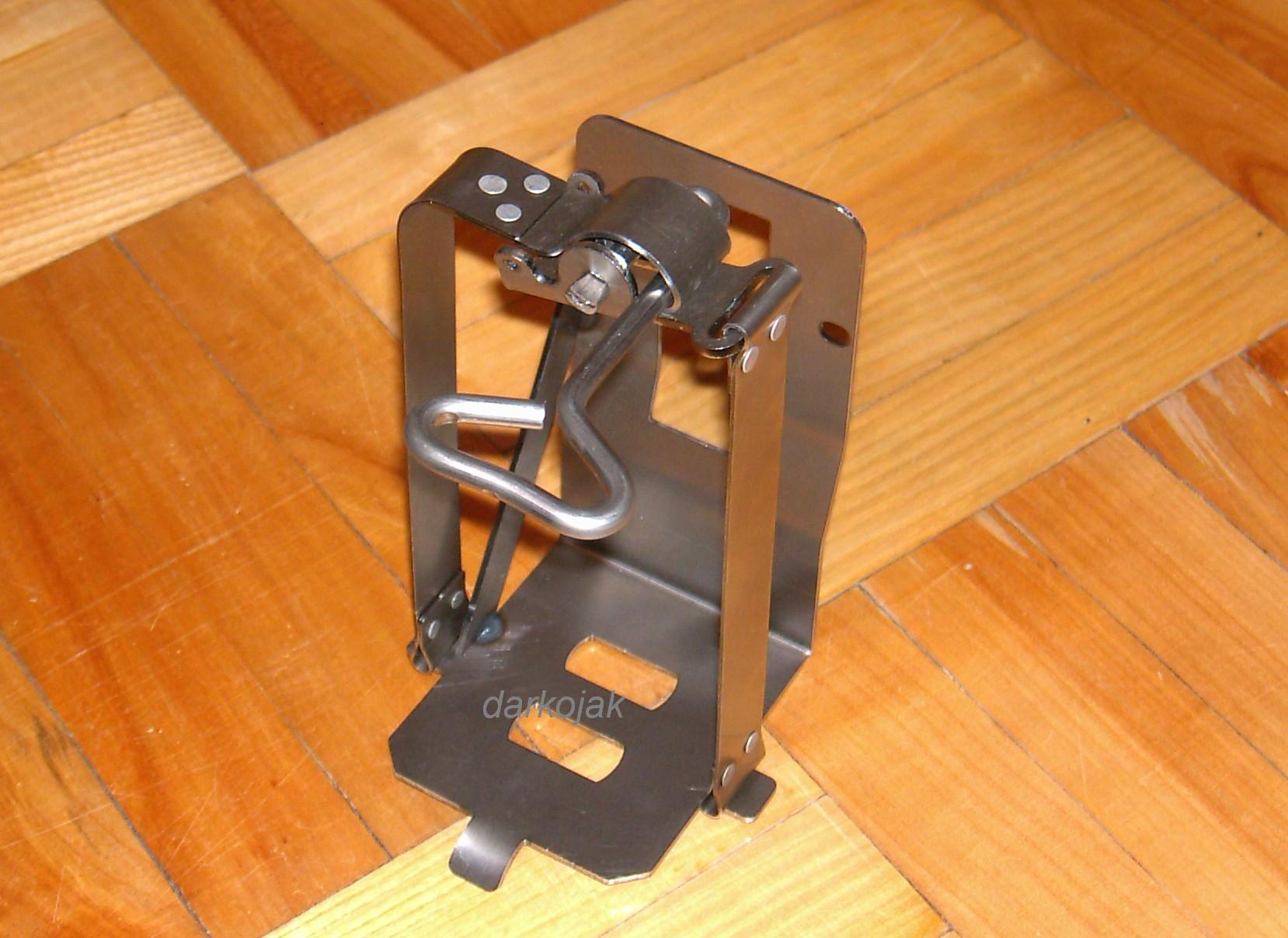

Zapinka- zapięcie akumulatora Iż 49 z taśmami - wykonane z blachy stalowej na wzór oryginału. Element jest cięty techniką laserową następnie przetłaczany na specjalnym przyrządzie. Część z drutu wykonywana na automacie do gięcia drutów. Ostatecznie część malowana farba proszkową poliestrową czarną (odporność na warunki atmosferyczne).

zapinka1

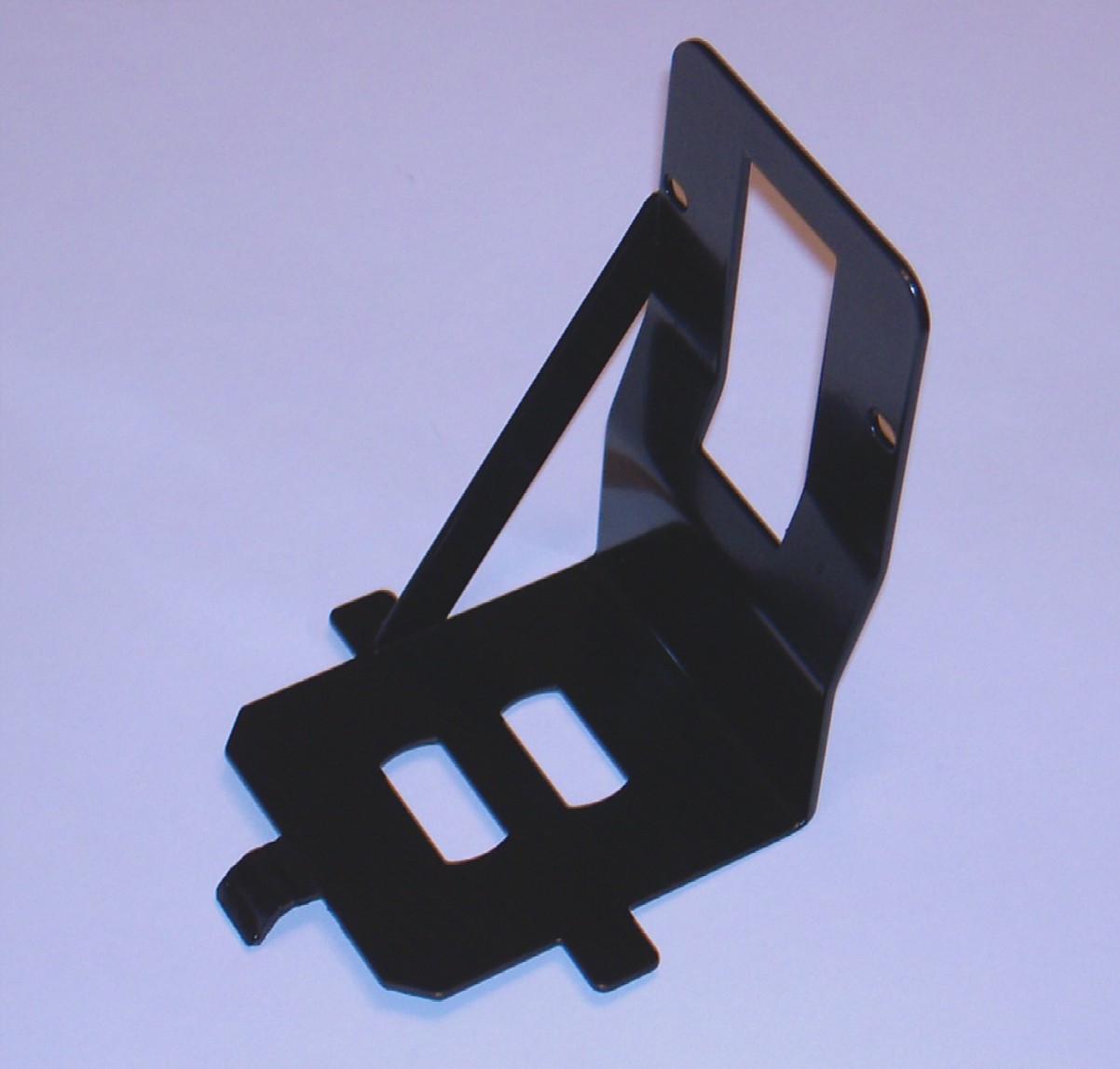

 Podstawa akumulatora - puszki prądów Iż 49 - wykonane z blachy stalowej na wzór oryginału. Element jest cięty techniką laserową następnie gięty na specjalnym przyrządzie. Podpora boczna spawana do całości. Ostatecznie część malowana farba proszkową poliestrową czarną (odporność na warunki atmosferyczne).

  podstawka2

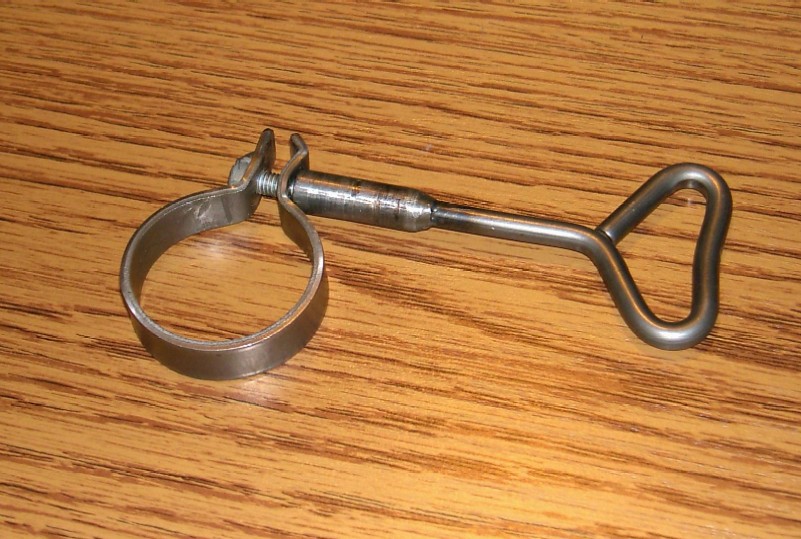

Opaska mocowania filtra powietrza iż 49 - wykonane z blachy stalowej na wzór oryginału. Paski z blachy zaciskane śrubą z

motylkiem.

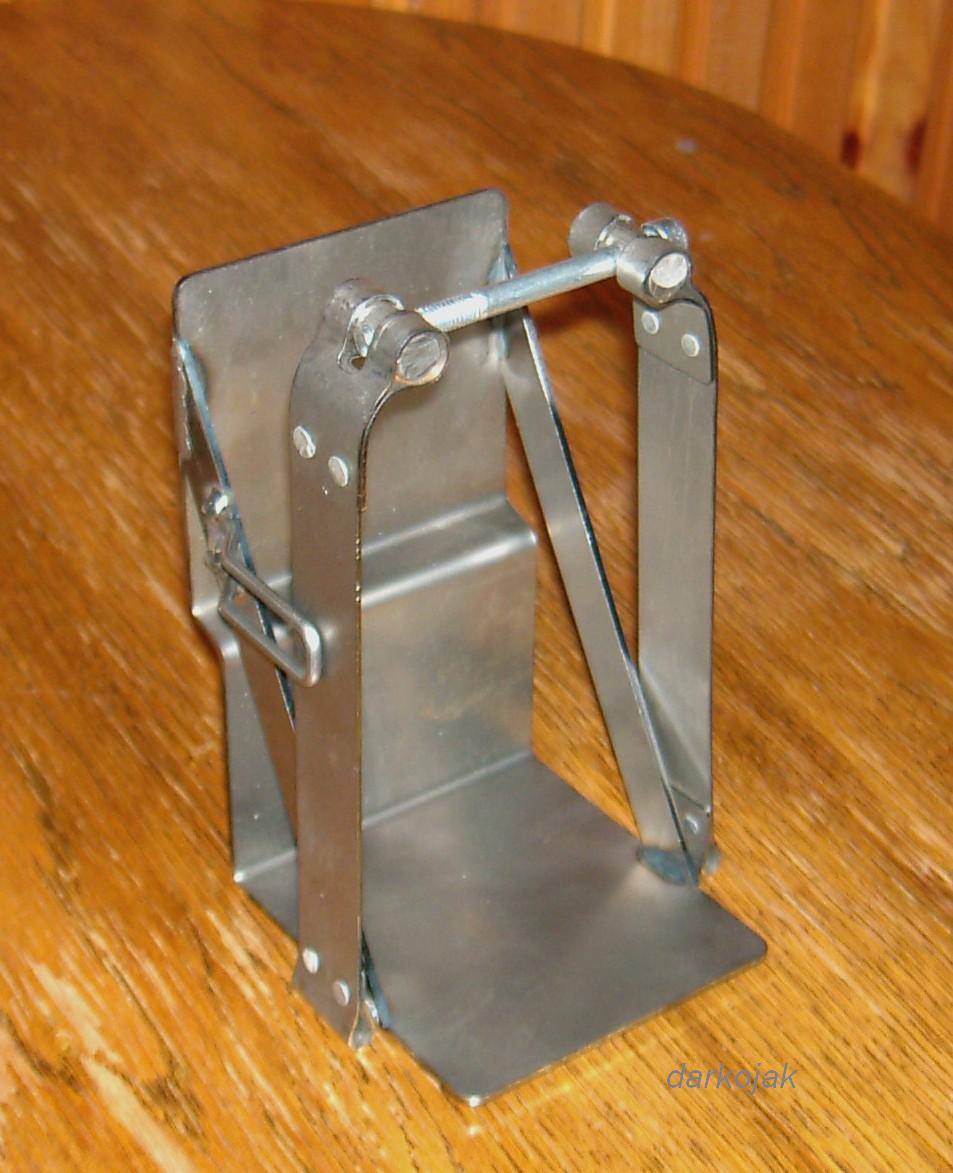

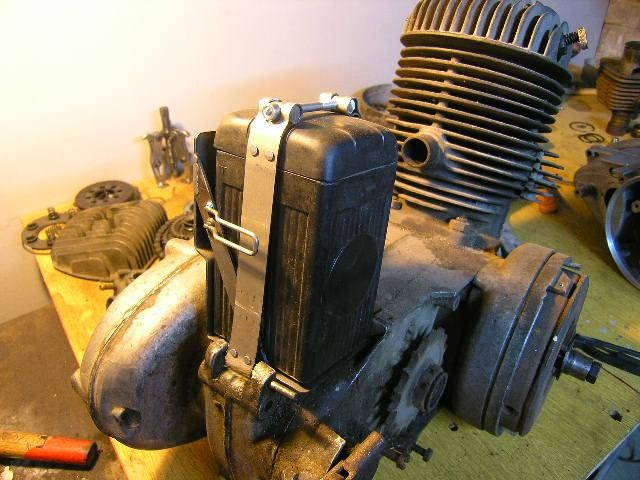

Mocowanie akumulatora DKW - wykonane z blachy stalowej na wzór oryginału. Paski z blachy zaciskane śrubą. Znawcy tematu

wiedzą że takie mocowanie było też stosowane.

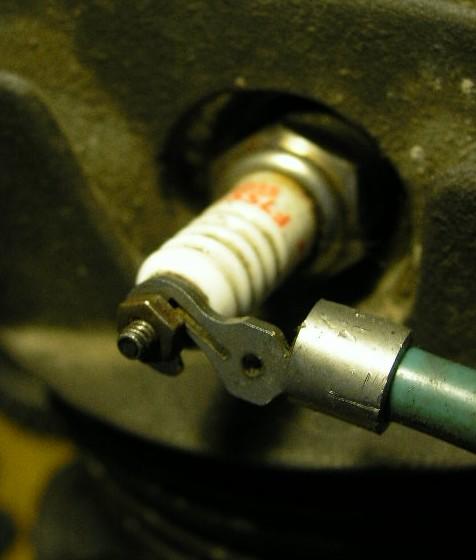

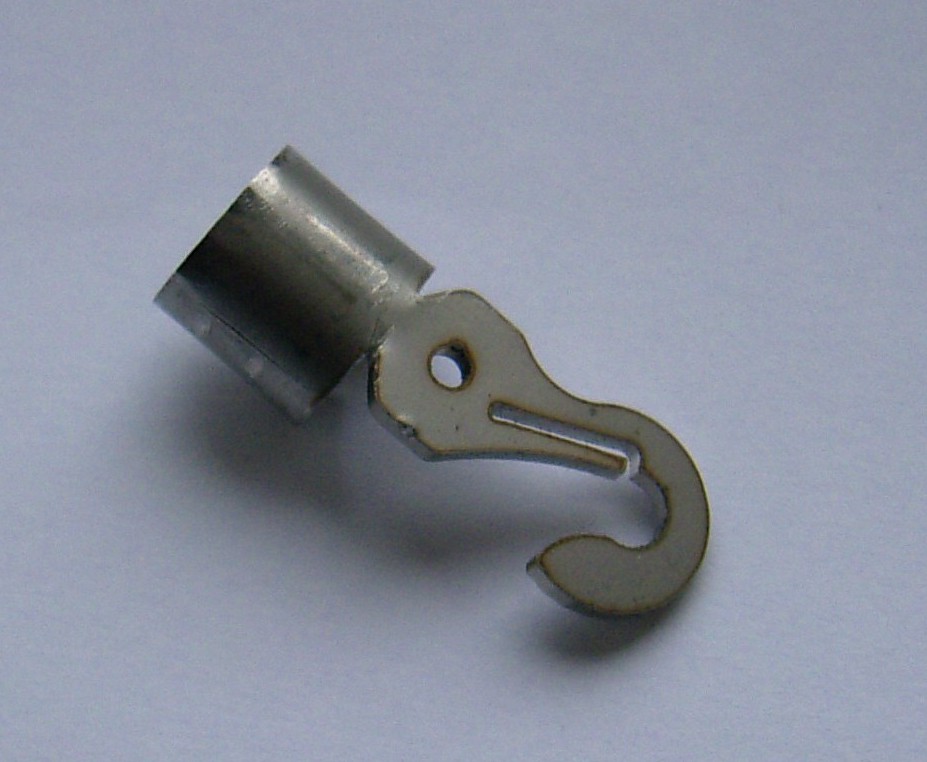

Zapinka świecy zapłonowej DKW NZ. - wykonane z blachy chromoniklowej na wzór oryginału. Element jest cięty techniką laserową.

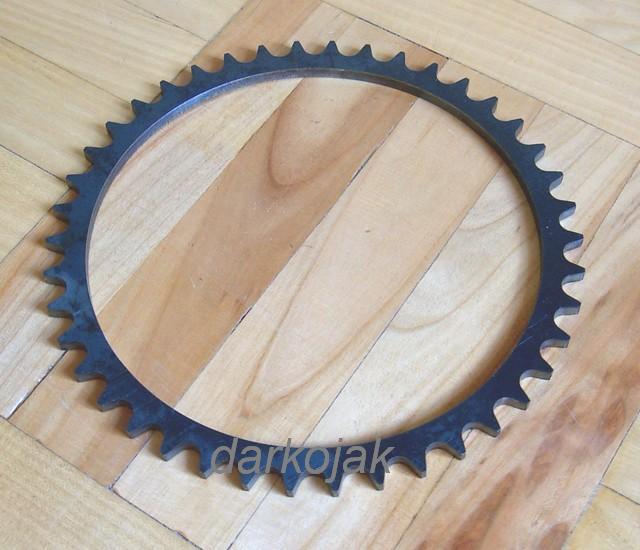

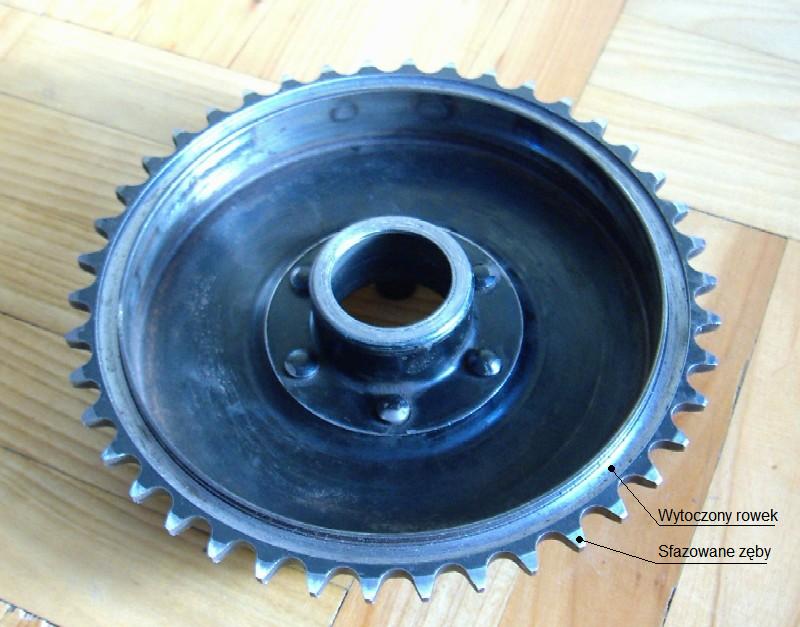

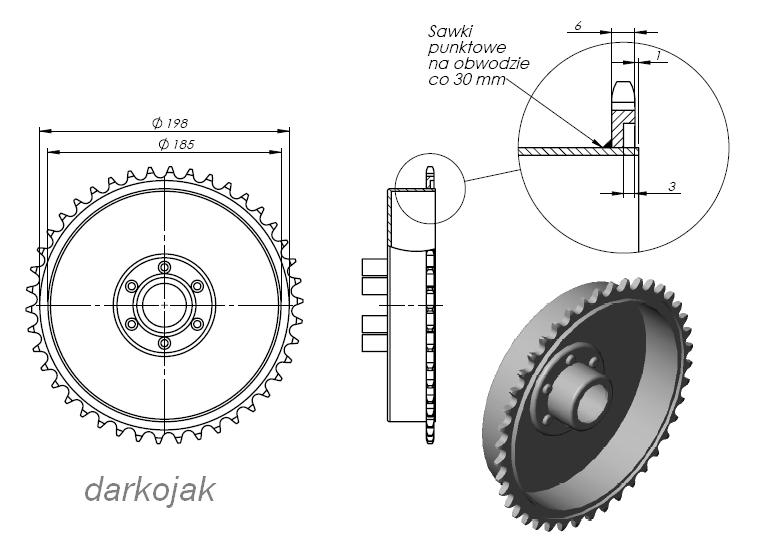

Wieniec zębatki tylnej Iż 49 iż 350 DKW - wykonane z blachy stalowej w odpowiednim gatunku na wzór oryginału. Element jest cięty techniką laserową następnie spawany do oryginalnego bębna hamulcowego w miejscu starej zębatki. Zużyty stary wieniec należy obtoczyć na tokarce a następnie dospawać nowy. W kolejnym etapie należy wytoczyć rowek pod piastę szczękotrzymacza oraz zfazować zęby. Koniecznością przy tych operacjach jest właściwe wycentrowanie szczególnie przy staczaniu starej zębatki ponieważ na tym bazujemy osadzając nową zębatkę.

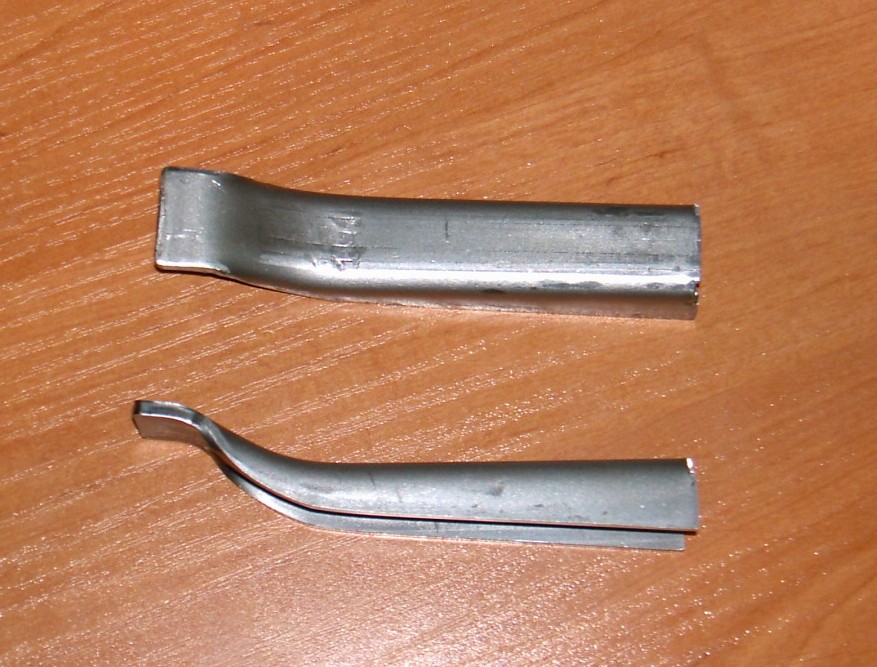

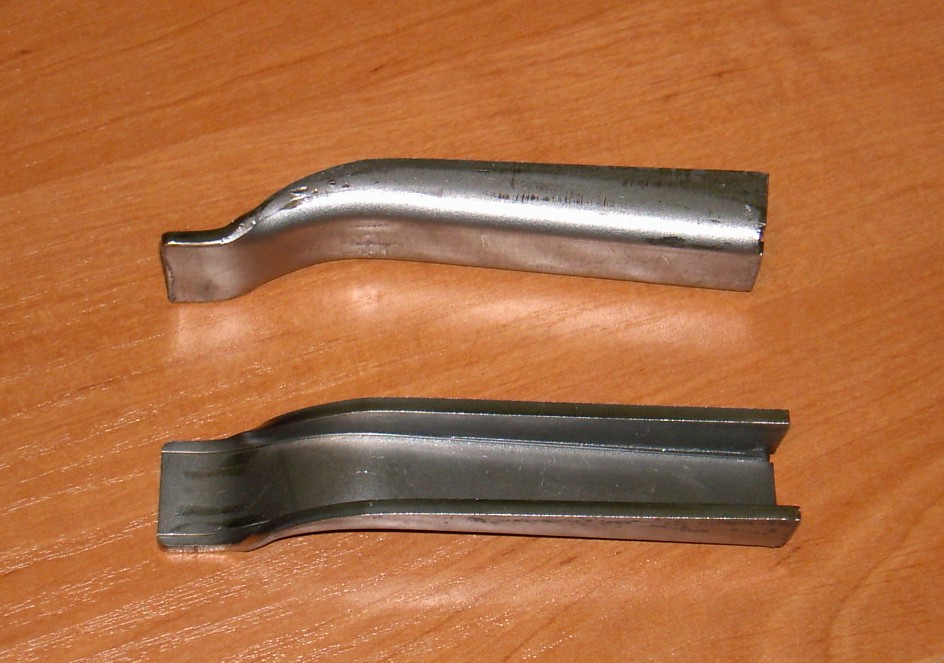

Język stopki centralnej iż 49 - wykonany z blachy stalowej o grubości 3mm na wzór oryginału. Element jest cięty techniką laserową następnie przetłaczany na specjalnym przyrządzie. Element należy odpowiednio dociąć i dospawać do stopki centralnej.

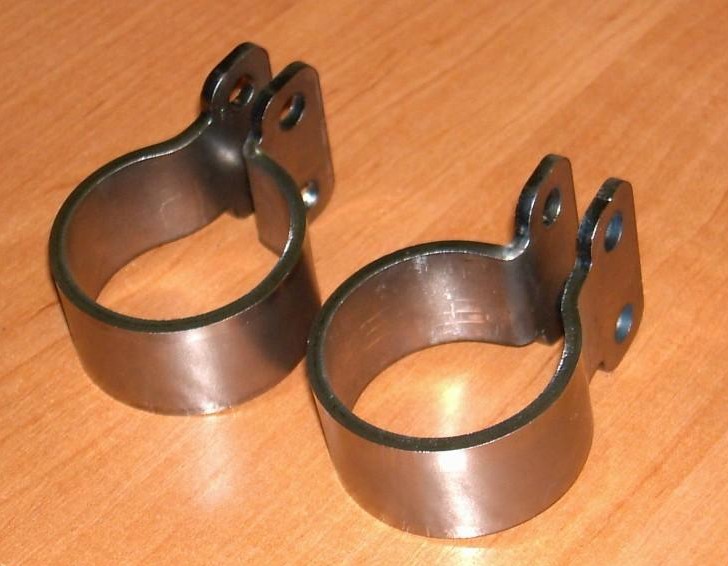

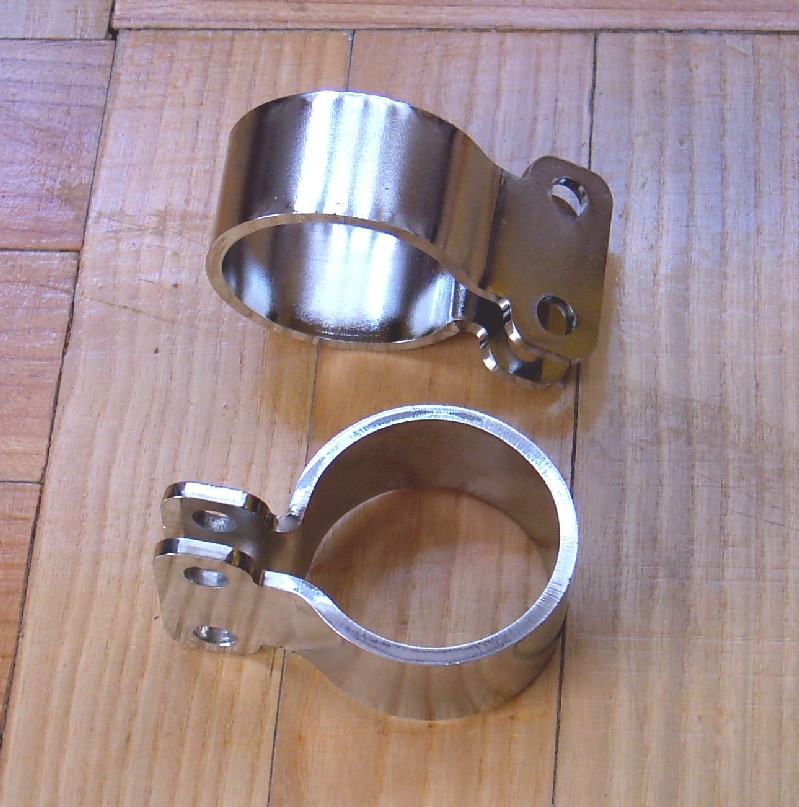

Opaski mocowania błotnika przedniego iż 49
- wykonane z blachy stalowej o grubości 3mm na wzór oryginału. Element jest cięty techniką laserową następnie gięty na specjalnym przyrządzie. Opaski pasują idealnie na przednią lagę o średnicy 42 mm.
Wykonane są z niesymetrycznym zaciskiem. Powłoka to chrom lub malowanie. Jak się okazuje są nawet bardziej wytrzymałe niż oryginał.

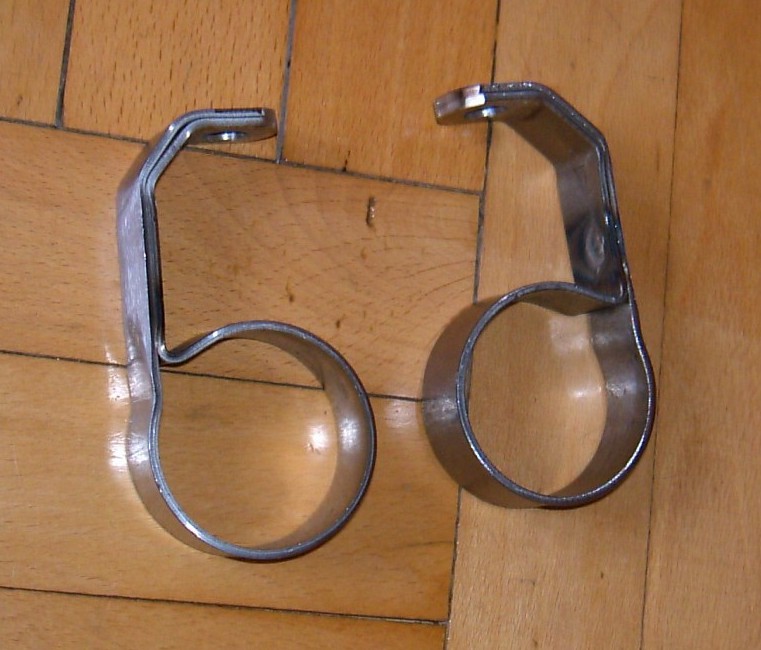

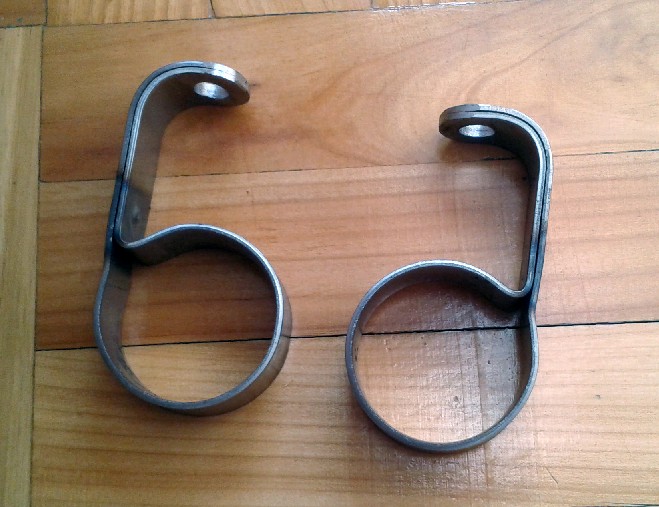

Opaski mocowania kolanek wydechowych iż 49 - wykonane z blachy stalowej o grubości 2mm na wzór oryginału. Element j gięty na specjalnym przyrządzie. Opaski pasują idealnie na średnicę 45 mm. Oryginalnie element ten jest chromowany.

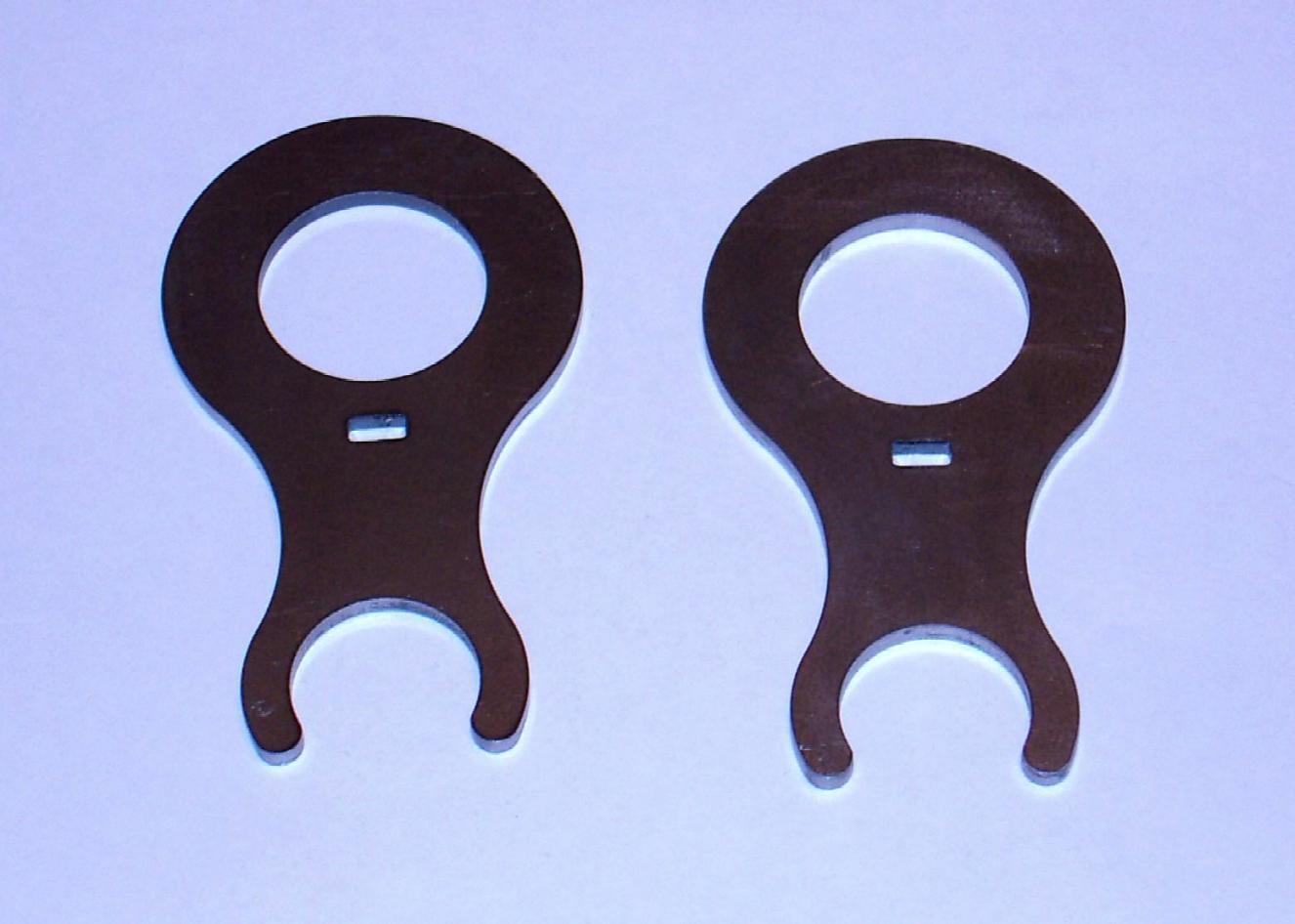

Element zawieszenia przedniego - trapezu do DKW SB. - wykonane z blachy stalowej na wzór oryginału. Element jest cięty techniką laserową.

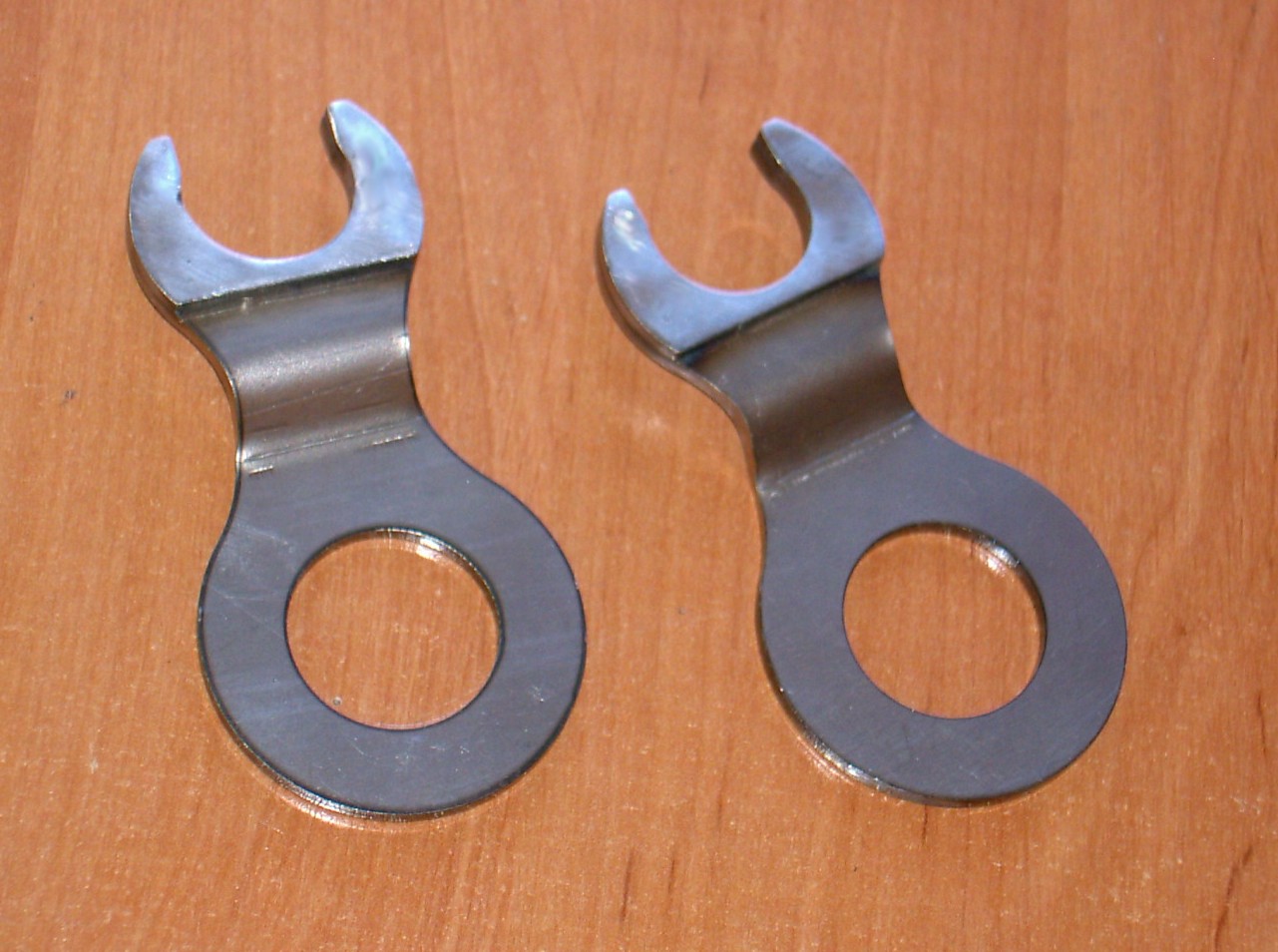

 Element zawieszenia przedniego - trapezu do DKW 350 iż 350. - wykonane z blachy stalowej na wzór oryginału. Element jest cięty techniką laserową następnie gięty. Dodatkowe wzmocnienie spawane otworowo.

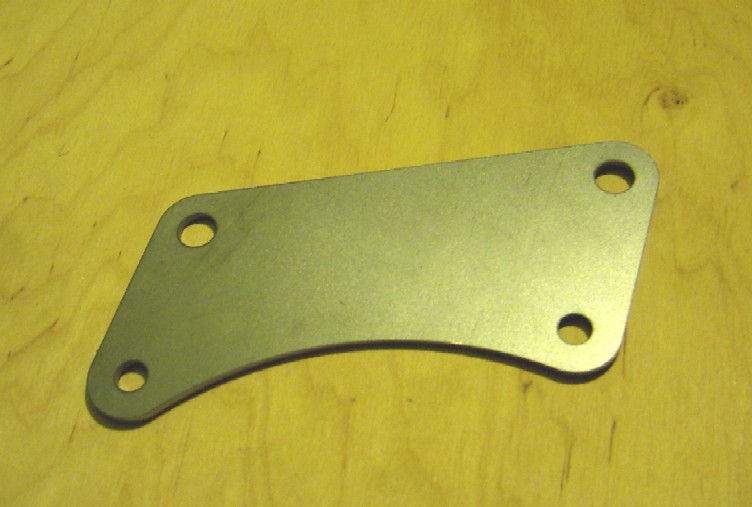

Blacha mocowania silnika Sztywny Iż 350 DKW NZ - wykonane z blachy stalowej na wzór oryginału. Element jest cięty techniką laserową.

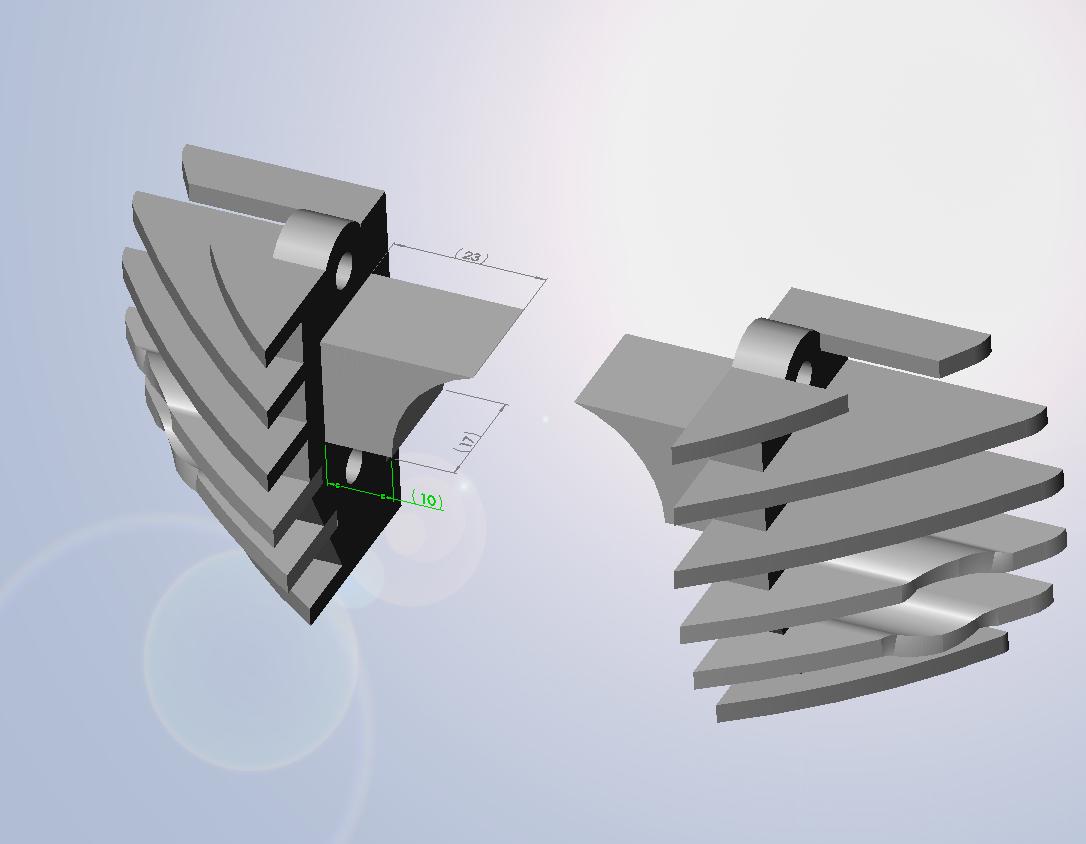

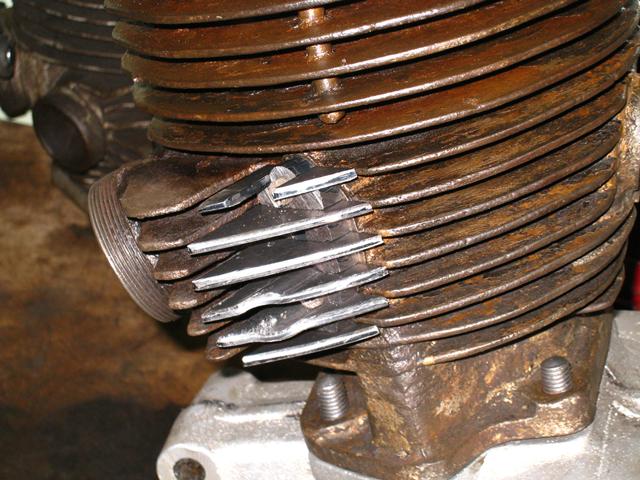

Zaślepki cylindra Sztywny Iż 350 (nie 49). - wykonane z blachy stalowej na wzór oryginału. Oryginalna część jest odlewem aluminiowym i ulega szybkiemu uszkodzeniu a szczególnie żebra. Co prawda poza estetyką nie ma wiekszego wpływu ale....W mojej replice poszczególne elementy cięte techniką laserową, następnie spawane.





Będąc aktywnym uczestnikiem forum iżowego podsunięto mi pomysł wykonania poniższych detali. Wykonane z blachy nierdzewnej chromoniklowej o grubości 1,5 mm

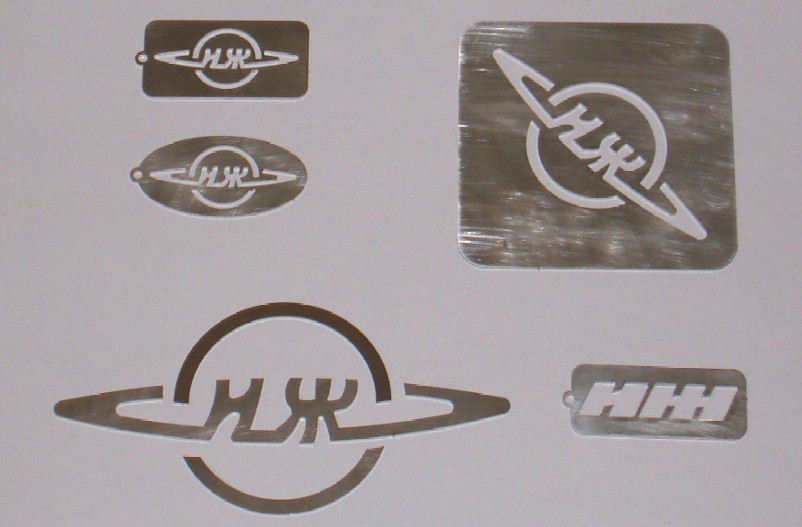

- Breloczek saturn owal. -
- Breloczek saturn prostokąt. -
- Breloczek logo nowe. -
- Podstawka pod kufel-kubek -

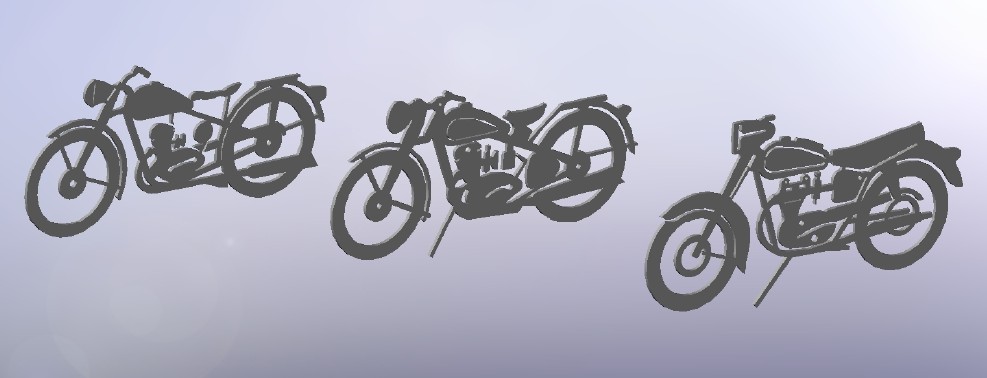

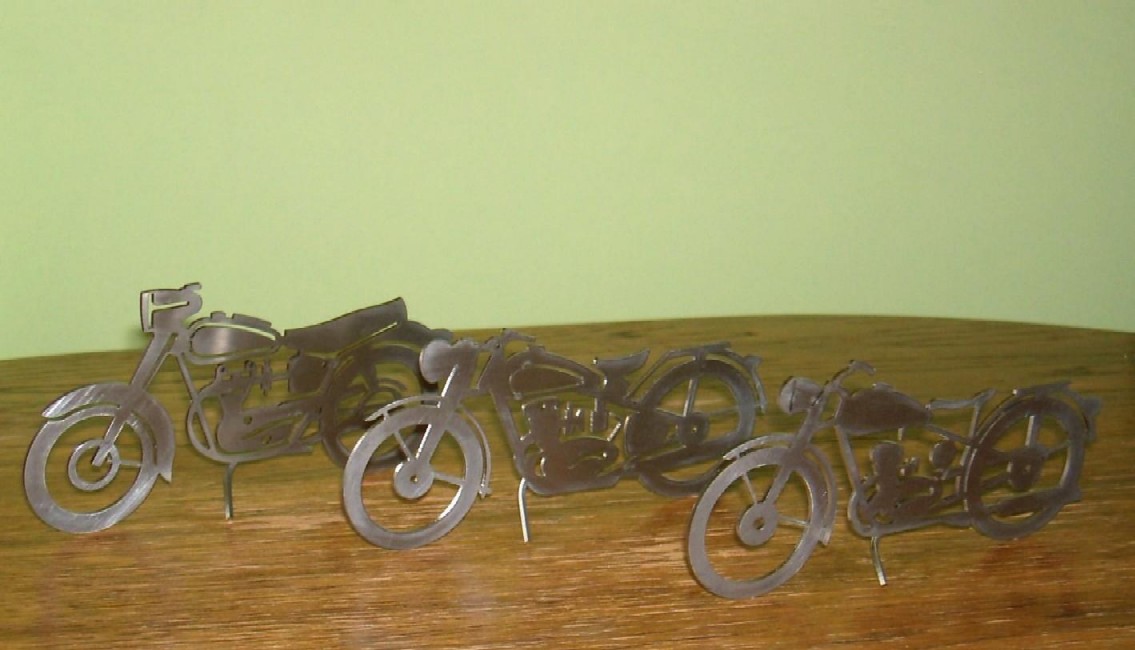

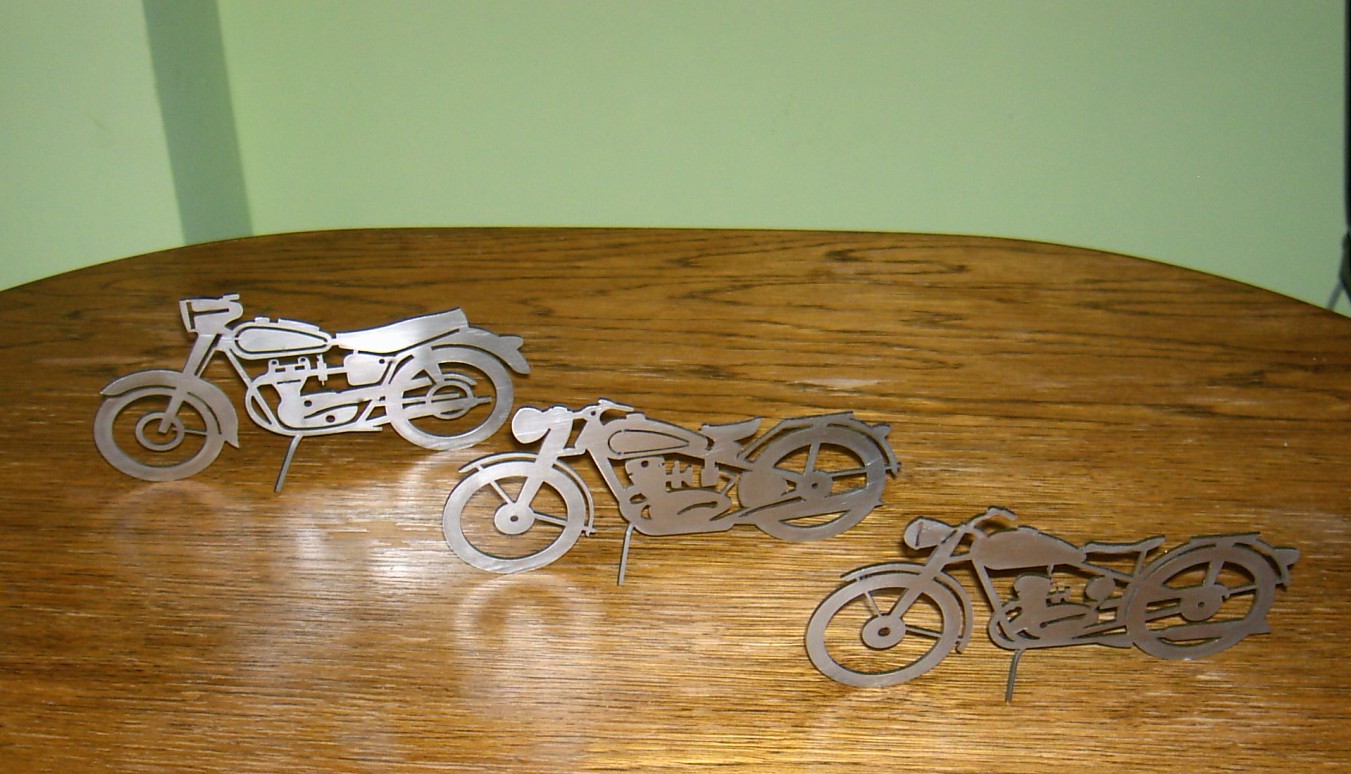

Modele zabytkowych motocykli. - Wykonane z blachy chromoniklowej techniką cięcia laserowego, następnie przepolerowane. Wszystkie wykonane w jednakowej skali. Jak na razie jest to Iż 350, Junak M10, SHL m04

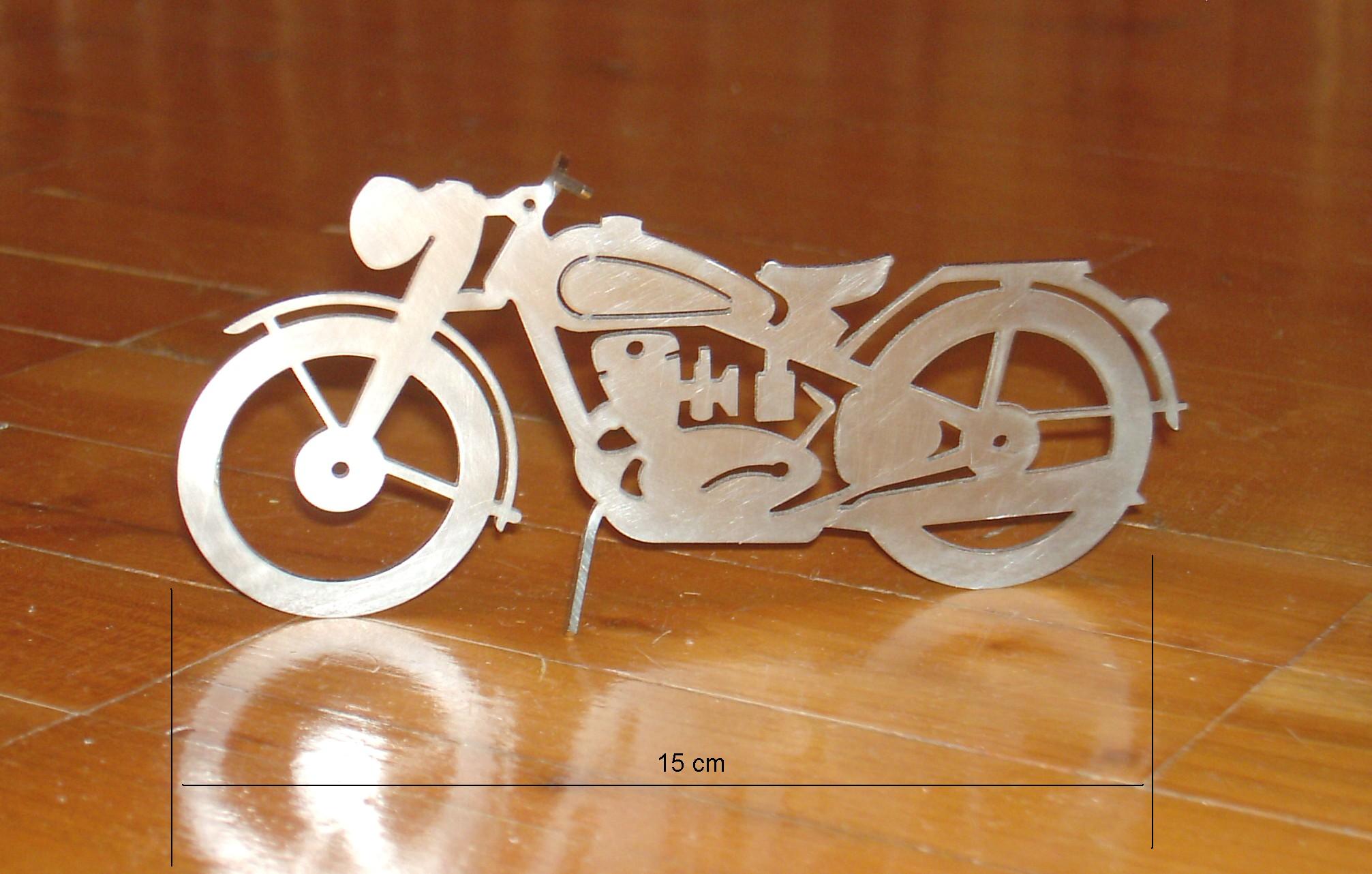

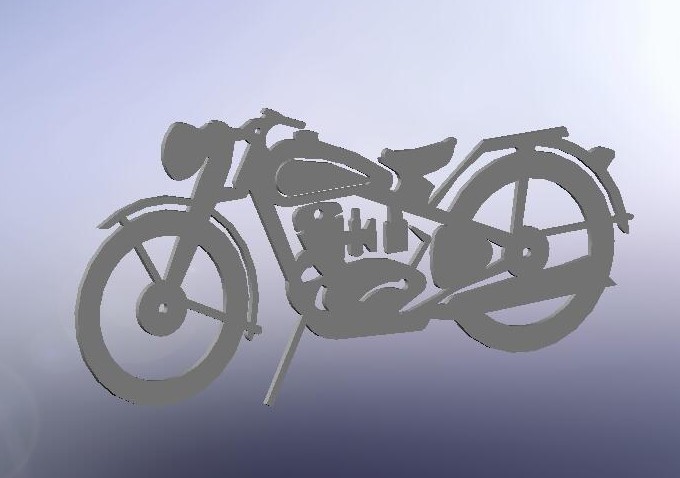

Model motocykla Iż 350.

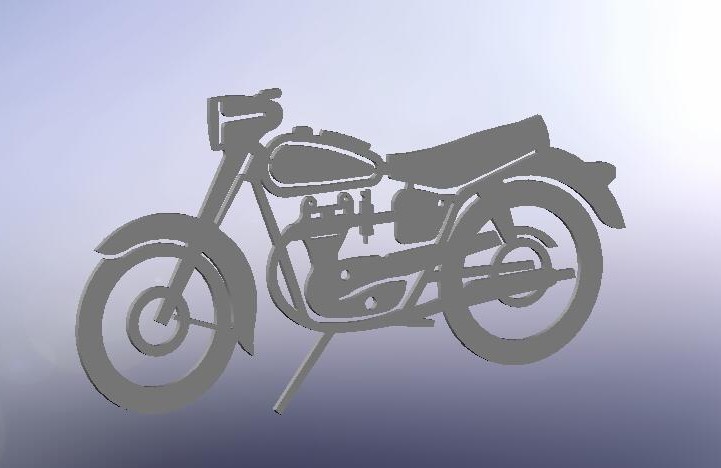

Model motocykla Junak M10.

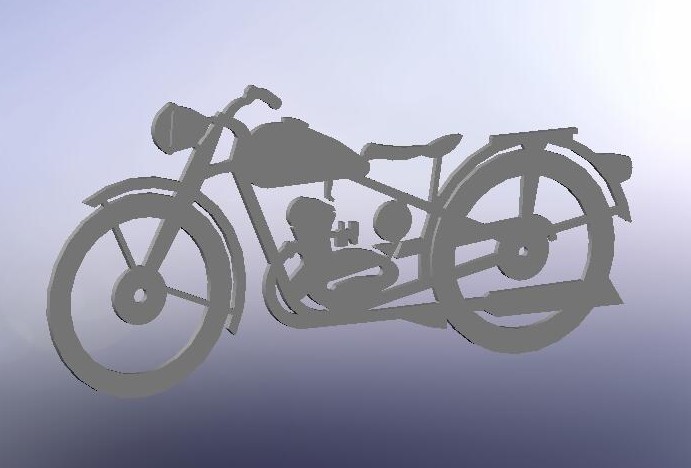

Model motocykla SHL M04.

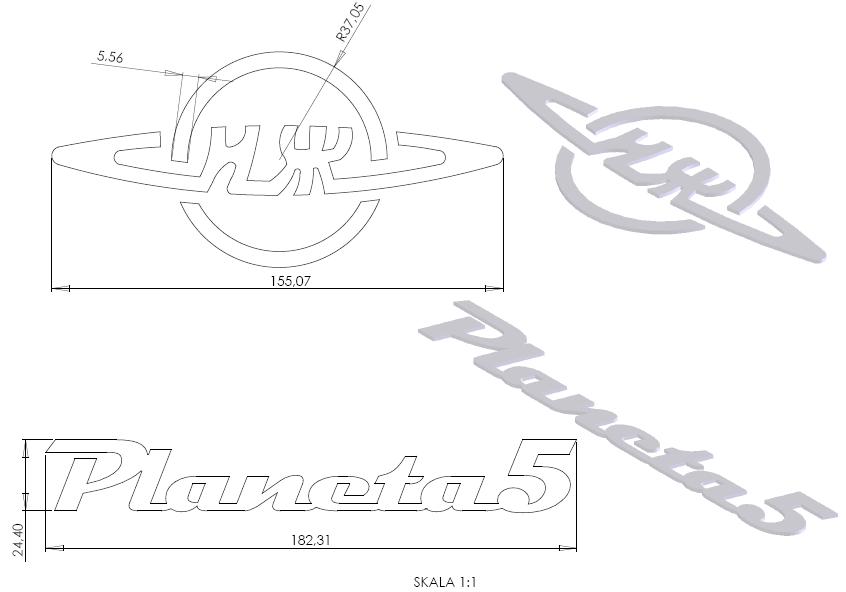

- Emblematy na boczki i zbiornik paliwa. - Jeden z kolegów prosił mnie o wykonanie emblematów według własnego pomysłu i wymiarów. Wykonane z blachy nierdzewnej chromoniklowej o grubości 1,5 mm. Po przepolerowaniu uzyskujemy efekt zbliżony do chromu.
logo20iz1     planeta20logo1

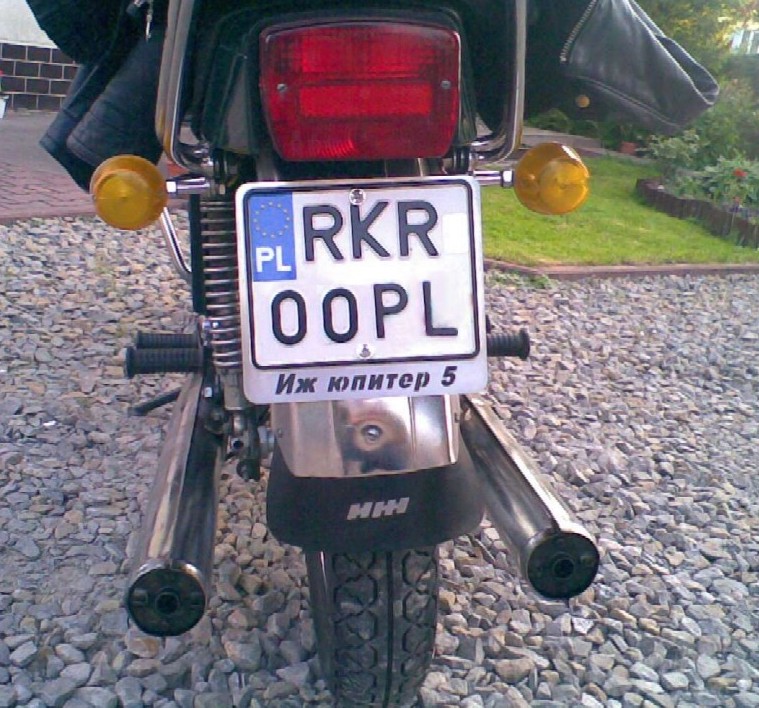

- Podstawa tablicy rejestracyjnej. -Podkładka pod tablicę rejestracyjną nie tylko dla iża.(więcej w zakładce - Detale do innych motocykli).
